高光热稳定性的添加型溴系阻燃剂 ——欧稳德 FR RDT-5

2021.08.13

高分子材料在国民经济建设和人民生活中的广泛应用要求其必须严格符合相应阻燃等级标准,尤其是家电、煤矿、电器等行业对材料阻燃性提出了更高要求!

阻燃剂按照应用方式分为添加型阻燃剂和反应型阻燃剂。添加型阻燃剂直接与树脂或胶料混配使用, 加工方便, 适应面广。而溴系阻燃剂由于其具有“添加量少、效果好”的优点,现在仍是世界上消费量最大的卤素有机阻燃剂。

卤素阻燃剂无可争议的优良阻燃性能使国内外科研人员依然对卤系阻燃剂的新产品研发充满热情。其中氯系阻燃剂由于产烟更大,目前国外含氯阻燃剂锐减;而溴系阻燃剂除了阻燃性明显优于氯系溴系阻燃剂外,还具有通用性好、耐水解性好等优点。

尽管人们对使用溴系阻燃剂十分审慎, 但在很多应用领域还难于找到优于溴系阻燃剂的替代品, 所以溴系阻燃剂在包括欧洲等国仍是无可替代的选择。

我司的欧稳德 FR RDT-5是一种具有优良光、热稳定性和电气性能的优秀阻燃剂,具有不挥发、不起霜、不析出、无气味等优点,能与许多树脂相容,因而应用广泛,特别适合加工温度高的各种树脂(如 PC、PET、PBT 和 PA) 和弹性体,以及在电线电缆和电子电气设备机体制造中应用。

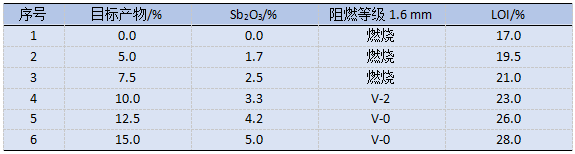

欧稳德FR RDT-5一般与阻燃协效剂Sb2O3并用,以提高阻燃效果,Sb2O3推荐用量一般为FR RDT-5的1 /3左右。将欧稳德FR RDT-5、Sb2O3按照比例与PP材料进行共混制样后测定极限氧指数( LOI 值)及阻燃等级,测试数据结果如下:

由以上数据可清晰地看出不加阻燃剂RDT-5时PP的极限氧指数仅为17% ,属于易燃材料,且产生大量熔滴。随着阻燃剂含量的增加,极限氧指数逐渐提高,当RDT-5添加量达到15%时,极限氧指数达到28% ,超过27%,变为难燃材料,同时阻燃等级达到 UL94-V0 级,此时阻燃聚丙烯具有良好的阻燃性能。

RDT-5具有高效的干扰氧燃烧高聚物时火焰反应和形成的功能,其原因在于RDT-5及协效剂Sb2O3分解放出HBr和SbBr5,捕获聚丙烯热分解时的自由基如HO·和O·,中断燃烧反应链,阻止火焰的形成,阻燃机理属于气相阻燃机理。

添加型阻燃剂欧稳德 FR RDT-5兼有优良的光、热稳定性,不挥发,无臭,不析出,而且不影响制品的电性能。在高抗冲聚苯乙烯、聚丙烯、聚乙烯、热塑性聚酯、尼龙、乙丙共聚物以及聚碳酸酯等高分子材料中均有成熟应用。

若想了解更多关于欧稳德添加剂使用信息和产品资料,请咨询德达志成化工相关业务人员及技术团队,或访问我司官网www.deltachem.net进行查询。青岛德达志成,期待您的垂询!



+86 187 6629 9236
